Citroën C4 Picasso: Batterie 12 v - Informations pratiquesCitroën C4 Picasso: Batterie 12 v

Mode opératoire pour démarrer le moteur à partir d'une autre batterie ou pour recharger votre batterie déchargée.


de cette étiquette,La présence
de cette étiquette, notamment avec le stop & start, indique l'utilisation d'une batterie au plomb 12 v de technologie et de caractéristiques spécifiques, qui nécessite, en cas de débranchement ou de remplacement, l'intervention exclusive du réseau CITROËN ou d'un atelier qualifié.



remontage de la batterie, leAprès le
remontage de la batterie, le stop & start ne sera actif qu'après une immobilisation continue du véhicule, dont la durée dépend des conditions climatiques et de l'état de charge de la batterie (jusqu'à environ 8 heures).

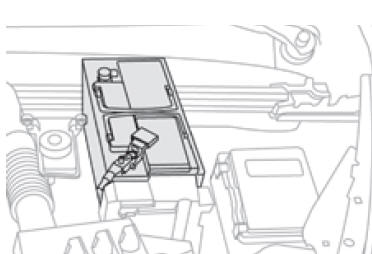

Accès à la batterie

La batterie est située sous le capot moteur.


La batterie est située sous le capot moteur.

Pour accéder à la borne (+) :

  •  déverrouillez le capot en actionnant la commande intérieure, puis la commande extérieure,
  •  soulevez le capot, puis fixez-le avec sa béquille,
  •  soulevez le cache plastique pour accéder à la borne (+).

Démarrer à partir d'une autre batterie

Lorsque la batterie de votre véhicule est déchargée, le moteur peut être démarré à l'aide d'une batterie de secours (externe ou d'un autre véhicule) et de câbles de secours.

préalable que la batterie deVérifiez au
préalable que la batterie de secours a une tension nominale de 12 v et une capacité au minimum égale à celle de la batterie déchargée.

Ne démarrez pas le moteur en branchant un chargeur de batterie.

Ne débranchez pas la borne (+) quand le moteur tourne.


fonctionnalités ne sont pasCertaines
fonctionnalités ne sont pas disponibles tant que la batterie n'a pas atteint un niveau de charge suffisant.
  • Retirez le cache plastique de la borne (+), si votre véhicule en est équipé.
  •  connectez le câble rouge à la borne (+) de la batterie en panne A, puis à la borne (+) de la batterie de secours B.
  •  connectez une extrémité du câble vert ou noir à la borne (-) de la batterie de secours B (ou au point de masse du véhicule dépanneur).
  •  connectez l'autre extrémité du câble vert ou noir au point de masse C du véhicule en panne (ou sur le support moteur).
  •  démarrez le moteur du véhicule dépanneur et laissez-le tourner pendant quelques minutes.
  •  actionnez le démarreur du véhicule en panne et laissez tourner le moteur.

    Si le moteur ne démarre pas immédiatement, coupez le contact et attendez quelques instants avant d'effectuer une nouvelle tentative.

  •  attendez le retour au ralenti puis débranchez les câbles de secours dans l'ordre inverse.
  •  remettre en place le cache plastique de la borne (+), si votre véhicule en est équipé.

Avant débranchement

Aavant de procéder au débranchement de la batterie, vous devez attendre 2 minutes après la coupure du contact.

Fermez les vitres et les portes avant de débrancher la batterie.

Après rebranchement

Après tout rebranchement de la batterie, mettez le contact et attendez 1 minute avant de démarrer, afin de permettre l'initialisation des systèmes électroniques. Toutefois, si après cette manipulation de légères perturbations subsistent, consultez le réseau CITROËN ou un atelier qualifié.

En vous reportant à la rubrique correspondante, vous devez réinitialiser vousmême (suivant version) :

  •  la clé à télécommande,
  •  le(s) rideau(x) d'occultation électrique,
  •  ...

Débranchement de la borne (+)


Débranchement de la borne (+)

  • Relevez la palette D au maximum pour déverrouiller le collier E.

Rebranchement de la borne (+)

  •  positionnez le collier E ouvert du câble sur la borne (+) de la batterie.
  •  appuyez verticalement sur le collier E pour bien le positionner contre la batterie.
  •  verrouillez le collier en écartant l'ergot de positionnement puis en rabaissant la palette D.
pas en appuyant surNe forcez
pas en appuyant sur la palette, car si le collier est mal positionné, le verrouillage est alors impossible ; recommencez la procédure.

Recharger la batterie avec un chargeur de batterie

stop & start, la rechargeAvec le
stop & start, la recharge de la batterie ne nécessite pas de débranchement.
  •  débranchez la batterie du véhicule.
  •  respectez les instructions d'utilisation données par le fabricant du chargeur.
  •  rebranchez la batterie en commençant par la borne (-).
  •  vérifiez la propreté des bornes et des cosses. Si elles sont couvertes de sulfate (dépôt blanchâtre ou verdâtre), démontezles et nettoyez-les.
batteries contiennent desLes
batteries contiennent des substances nocives telles que l'acide sulfurique et le plomb. Elles doivent être éliminées selon les prescriptions légales et ne doivent en aucun cas être jetées avec les ordures ménagères.

Remettez les piles et les batteries usées à un point de collecte spécial.



conseillé, lors d'un arrêt prolongéIl est
conseillé, lors d'un arrêt prolongé de plus d'un mois, de débrancher la batterie.



manipuler la batterie,Avant de
manipuler la batterie, protégez-vous les yeux et le visage.

Toute opération sur la batterie doit être effectuée dans un milieu aéré et loin de flammes libres ou de sources d'étincelles, afin d'éviter tout risque d'explosion et d'incendie.

N'essayez pas de recharger une batterie gelée ; il faut d'abord la dégeler afin d'éviter les risques d'explosion.

Si celle-ci a gelé, faites contrôler la batterie avant la recharge par le réseau CITROËN ou par un atelier qualifié qui vérifiera que les composants internes n'ont pas été endommagés et que le conteneur ne s'est pas fissuré, ce qui impliquerait un risque de fuite d'acide toxique et corrosif.

N'inversez pas les polarités et utilisez uniquement un chargeur 12 v.

Ne débranchez pas les cosses quand le moteur tourne.

Ne rechargez pas les batteries sans avoir débranché les cosses.

Lavez-vous les mains en fin d'opération.

Ne poussez pas le véhicule pour démarrer le moteur si vous avez une boîte de vitesses pilotée ou automatique.

Mode délestage

Système gérant l'utilisation de certaines fonctions par rapport au niveau d'énergie restant dans la batterie.

Véhicule roulant, le délestage neutralise temporairement certaines fonctions, telles que l'air conditionné, le dégivrage de la lunette arrière...

Les fonctions neutralisées sont automatiquement réactivées dès que les conditions le permettent.
